QC/I2C 5 PORT HUB 扩展模块
BR-I2C-HUB-A-V1.0
如果您现在想要购买一块 QC/I2C 5 PORT HUB 扩展模块，欢迎您点击这里进入淘宝店。 谢谢您的支持！
您可以通过我们制作的教程了解如何使用此硬件模块，以及简单的入门使用。
教程请见下面上手入门章节。
基础介绍
QC/I2C是产品快速原型设计的一种非常有效的方式， 但是大多数板卡只有一个QC/I2C端口，而模块通常只有两个用来串接QC/I2C的端口，
如果您想用星形连接所有的QC/I2C线路， 可以使用本模块来连接所有QC/I2C模块。
这款 5 端口无源集线器板载 5 个垂直 JST SH 1mm 连接器，所有连接器都连接了电源、接地和 SDA/SCL 引脚。
如果需要，还有面包板2.54mm间距的分线引脚，可以用来接杜邦线。
使用此集线器可以根据需要向总线添加任意数量的 I2C 设备。
模块配有安装孔，因此该板可以添加到任何系统中。
板载一颗小的绿色LED电源指示，让您知道集线器主板是否通电。
请注意：这是一个“被动” 直通式的集线器，因此您不能连接相同地址的传感器板并让它们单独工作。
它只是一个电气直连式模块，所有电源及SCL/SDA信号是串在一起的，仅用于将许多QC/I2C模块板连接在一起。

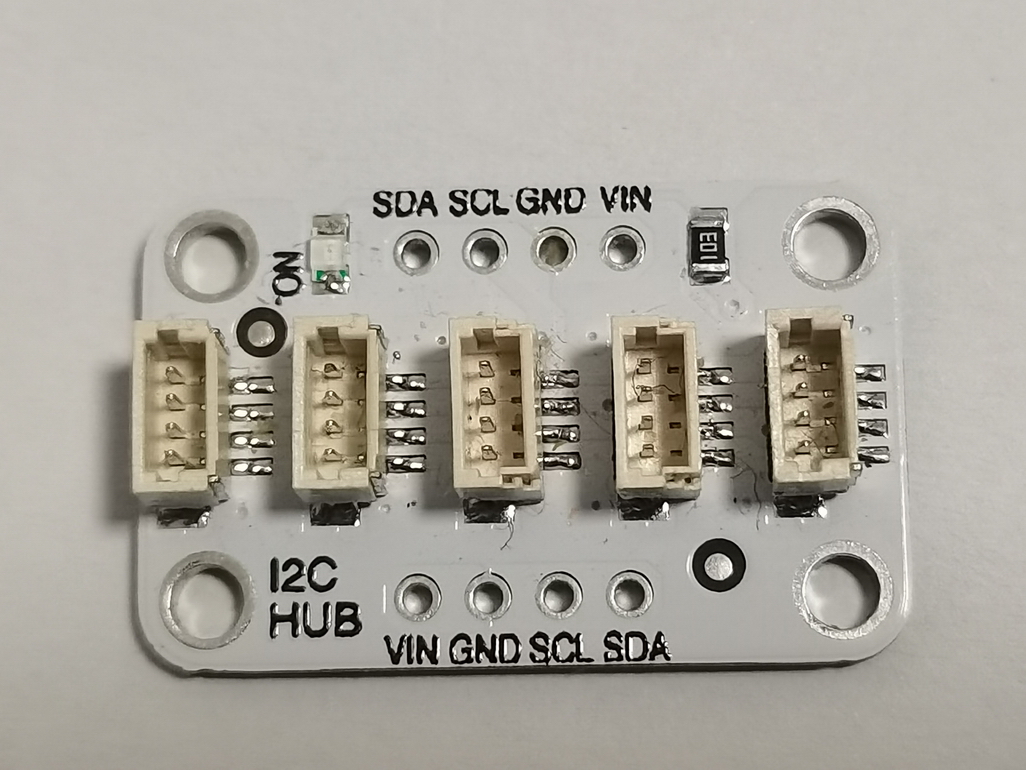

正面照片
背面照片
当前版本为1.0版，
支持3.3-5.5V供电，兼容3.3V和5V两种电平，支持Arduino、Raspberry PI树莓派和STM32开发板，
支持并兼容I2C接口，
ON(电源指示灯)为绿色，背后的SJ1跳线默认为连接状态，割断可禁止ON指示灯显示
板子上白色座子为1.0mm 4Pin快速连接I2C接口（QC/I2C)，
可直接用1.0mm间距线缆接入各类扩展板，比如本站的Arduino板、Proto板、Thumb板、Leaf板
技术规格
开始
入门页面包含如何安装连接模块， 如何配置开发板、安装Arduino显示代码实现简单入门的小项目。

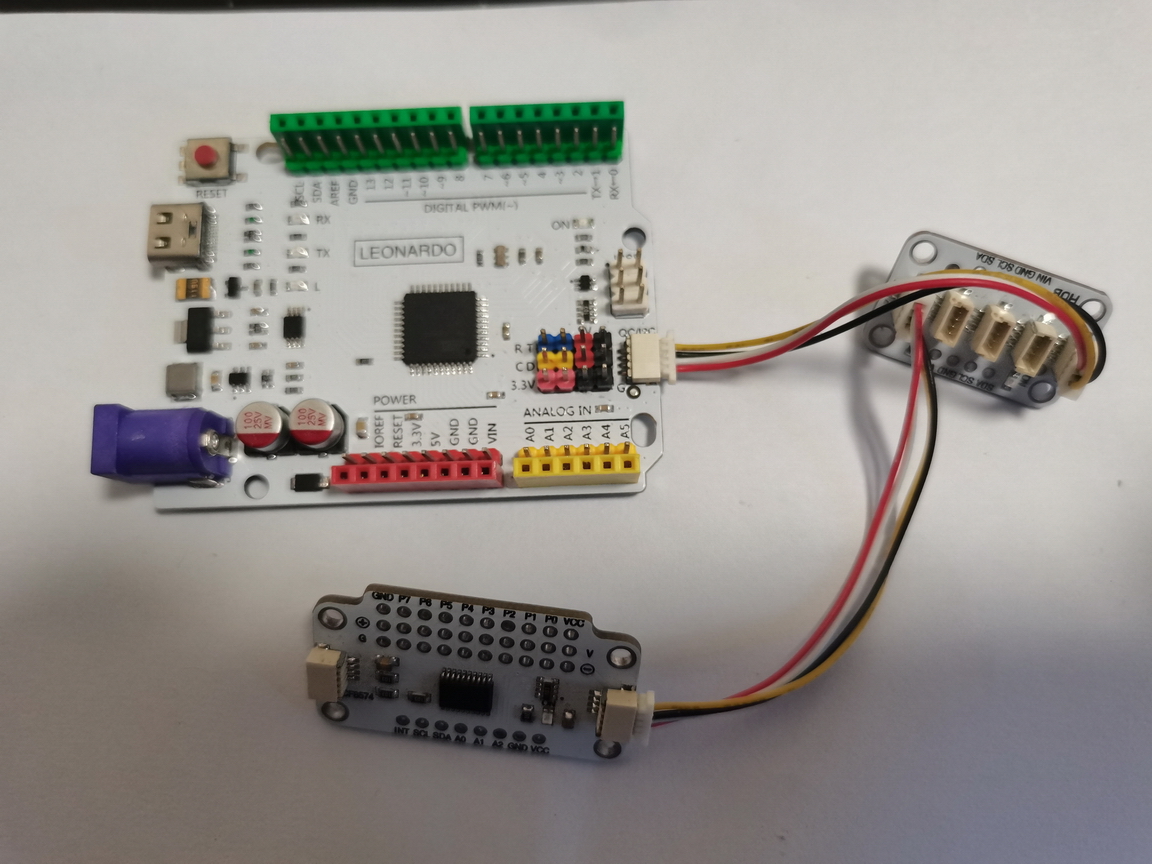

可直接这样互连，无需任何软件
帮助
请先查看教程。需要有关任何帮助或建议，请与我们联系，联系方式见页首邮箱、微信。
上手入门
您可以通过我们制作的教程，了解如何使用QC/I2C 5 PORT HUB 扩展模块 。
可直接互连，无需任何软件
文档
原理图 图纸正在整理中
