UNO R3 Official
适用于 Arduino UNO R3 Official V1.5
在适用于Arduino开发板家族中，Uno开发板是最适合初学者的适用于Arduino开发板。由于它简单易学、稳定可靠，Uno开发板也是应用最为广泛且参考资料最多的开发板。
适用于Arduino Uno 是一款基于ATmega328P 微控制器的开发板。它有14个数字输入/输出引脚（这些引脚中有6个引脚可以作为PWM输出引脚），6个模拟输入引脚，一个16 MHz陶瓷谐振器，一个USB接口，一个外部电源插孔，一个支持在线串行ICSP编程的接头和一个复位按键。用户只需要将开发板与电脑通过USB接口连接就可以使用。 或使用直流DC适配器（内正外负 7-12V ，DC2.1mm插头）或电池为其供电即可开始使用
您可以通过我们制作的教程了解如何为此适用于Arduino板安装驱动，以及简单的入门使用。
教程请见下面上手入门章节。
基础介绍

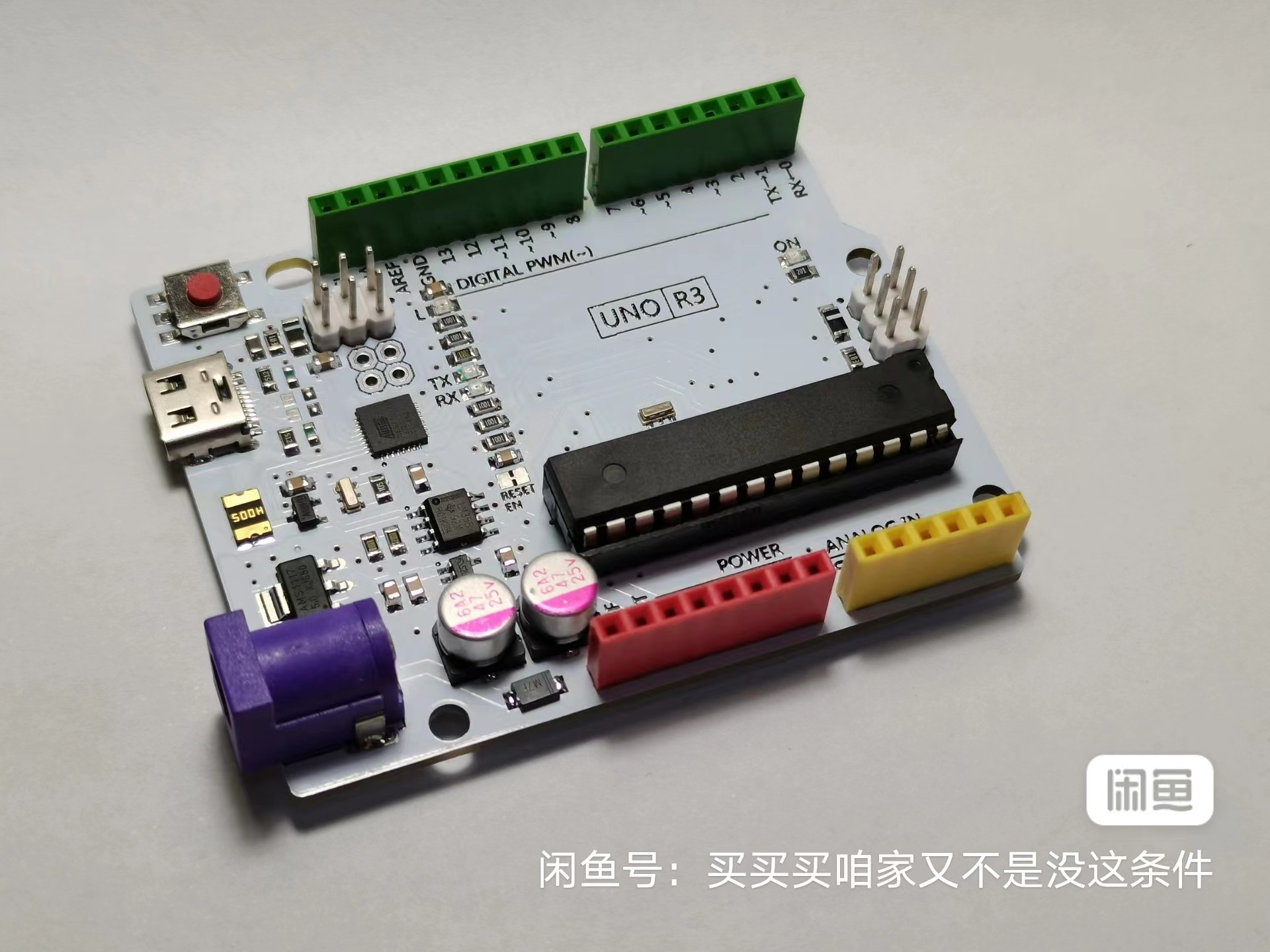

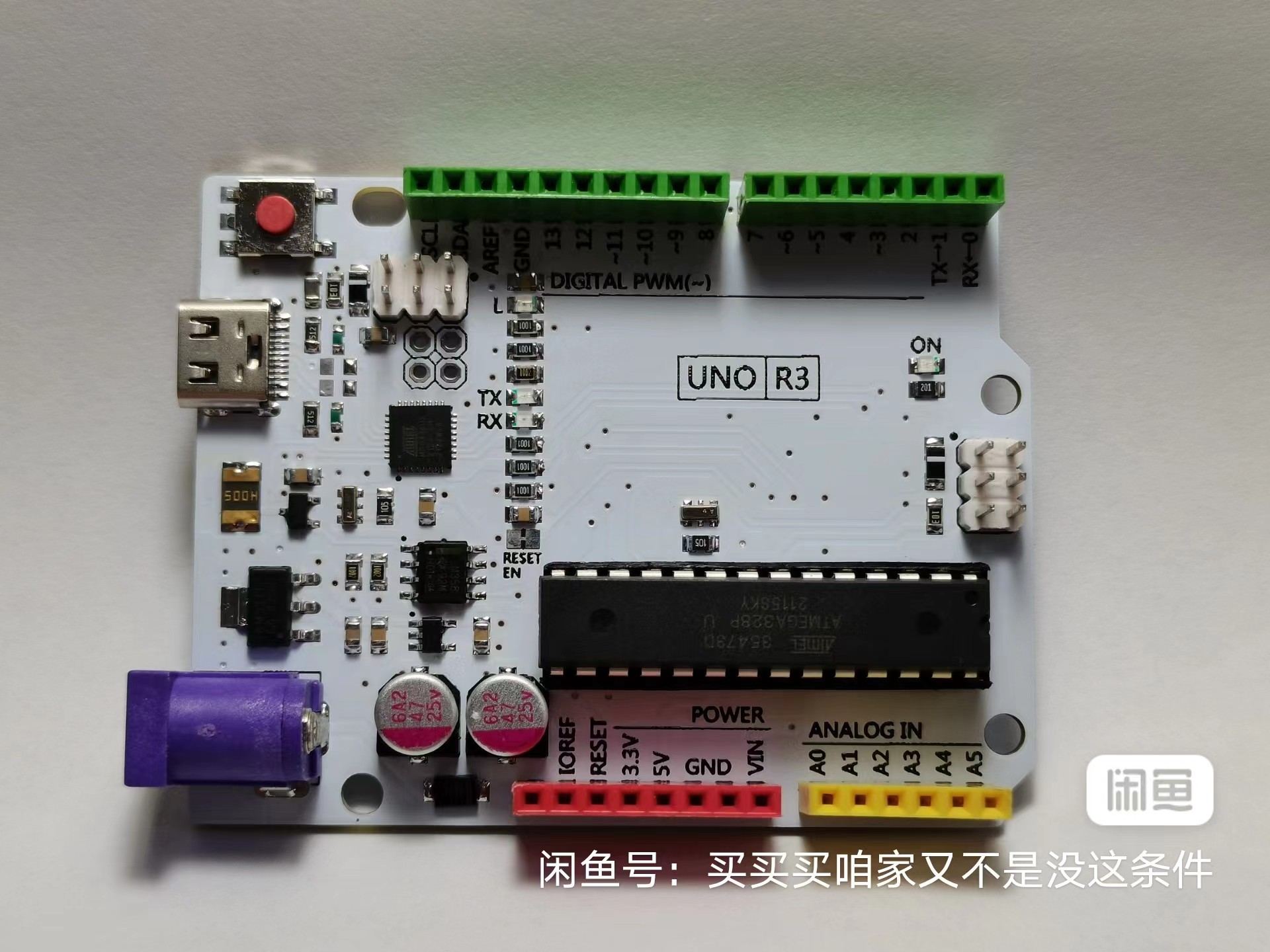

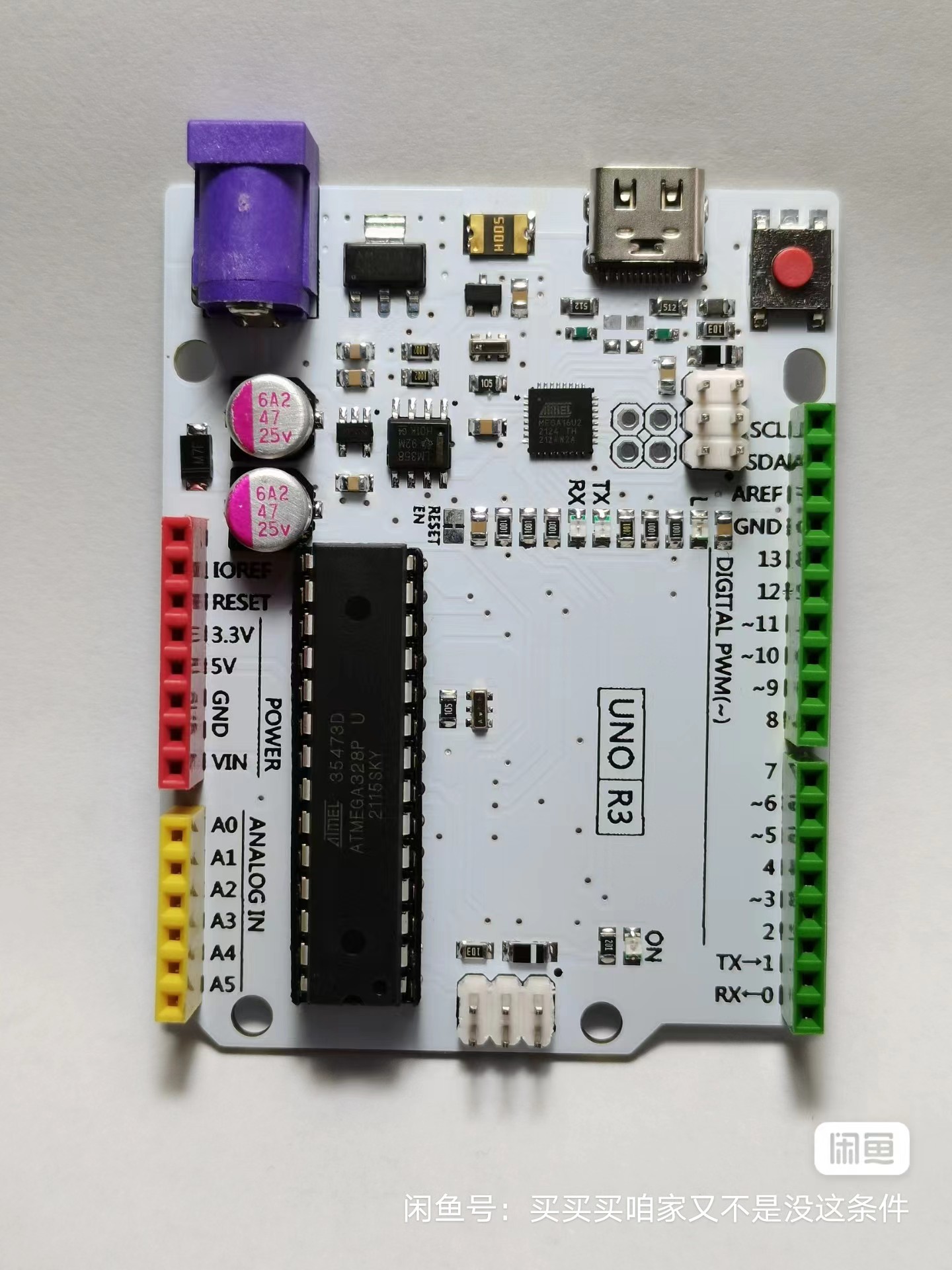

正面照片
当前版本为1.5版，主芯片采用Atmel ATMega328p ，
美国bourns 500mA镀金自恢复保险丝
村田16M超小型陶瓷晶振
主流USB Type-c接口中设计，可直接使用TYPE-C数据线供电和下载
电源接口说明
紫色DC外部供电接口支持7-12V，内正外负 7-12V ，DC2.1mm插头
LED灯功能说明
L (load灯) 为黄色
TX(发送灯)为绿色
RX（接收灯）为红色
ON(电源指示灯)为紫色
技术规格
| 微控制器 | ATmega328P |
|---|---|
| 工作电压 | 5V |
| 输入电压（推荐） | 7-12V |
| 输入电压（限制） | 6-20V |
| 数字 I/O 引脚 | 14 个（其中 6 个提供 PWM 输出） |
| PWM 数字 I/O 引脚 | 6 |
| 模拟输入引脚 | 6 |
| 每个 I/O 引脚的直流电流 | 20毫安 |
| 直流电流，用于 3.3V 引脚 | 500毫安 |
| 闪存 | 32 KB （ATmega328P），其中 0.5 KB 由引导加载程序使用 |
| SRAM | 2 KB （ATmega328P） |
| EEPROM | 1 KB （ATmega328P） |
| 时钟速度 | 16Mhz(兆赫) |
| LED_BUILTIN | 13 |
| 长度 | 68.6 毫米 |
| 宽度 | 53.4 毫米 |
| 重量 | 25克 |
开始
适用于Arduino Uno 上手入门页面包含如何安装串口驱动， 如何配置开发板、安装使用 适用于Arduino 软件 （IDE） 以及开始修改代码实现简单入门的点灯小项目。
在“教程”部分，您可以找到来自库和内置demo的示例以及其他有用的信息，以扩展您对适用于Arduino硬件和软件的了解。 从我们的教程平台项目中心为您的Uno项目寻找灵感。
帮助
请先查看入门教程，了解有关板子问题，或者如何使用 适用于Arduino 制作自己的项目。需要有关您的主板的任何帮助或建议，请与我们联系。
上手入门
假如您选择了适用于Arduino UNO R3 Official V1.5板，您可以通过我们制作的教程
了解如何为适用于Arduino UNO R3 Official V1.5安装驱动。
驱动安装教程点此（编写中，稍后上线）
入门教程点此（编写中，稍后上线）
文档
原理图 兼容版本图纸正在整理中
官方原版UNO R3 设计文件点击此处下载 (Eagle Files zip 格式）
引脚排列图
兼容原版UNO R3的引脚排列顺序和尺寸大小
